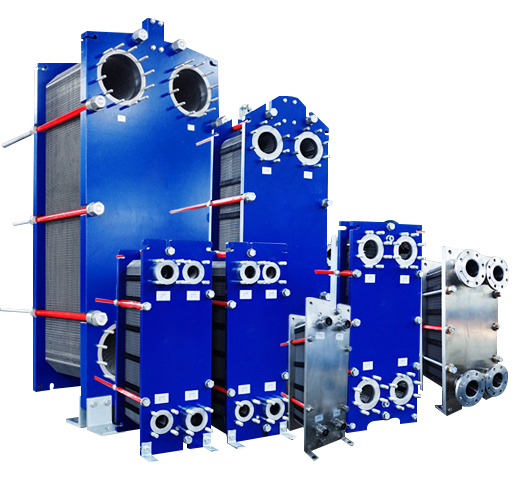

可拆式板式換熱器

產品介紹
板式換熱器是由一系列具有一定波紋形狀金屬片疊裝而成的一種高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液-液，液-汽進行熱交換的合適設備。它具有換熱效率高，熱損失小，結構緊湊輕巧，占地面積小，安裝清洗方便，應用廣泛，使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比例管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率高。

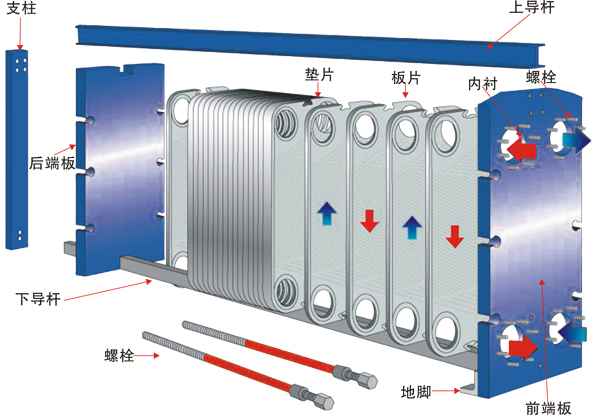

結構形式

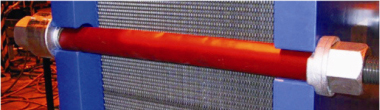

加緊螺栓系統，讓維護輕松

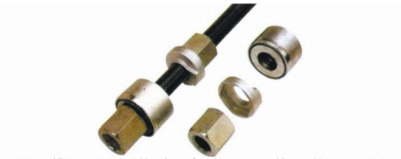

夾緊螺栓系統由軸承盒系統、螺栓、鎖緊系統三部分組成。軸承盒系統使螺栓能快速準確就位而且容易擰緊，鎖緊系統能防止螺栓在擰緊時轉動。螺栓是滾制加工制造并涂有防腐材料與潤滑油，外罩塑料外套，重型六角螺母使整個拆裝過程容易，而且夾緊螺栓可以從側面拆卸與安裝讓拆卸便利，夾緊螺栓的設計利于拆卸。

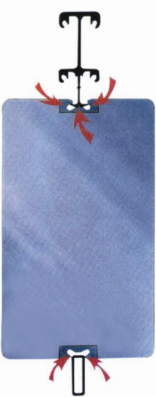

準確的多點定位系統，讓維護簡單

可拆式板式換熱器采用了精確的多點定位系統。角孔直徑100mm以下型號的四角定位系統，讓板片以上下導桿為軸心精確嵌合在一起。角孔直釋150mm以上型號的五點定位系統，讓板片的定位是以多個金屬與金屬接觸點而確定，其中上導桿的接觸點，可以防止板片上下移動，下導桿的接觸點可限制板片不會左右移動。采用多點定位技術，讓板片組既可以在導桿上沒有阻力的前后移動，輕松簡單的完成維護作業又可以在復裝時讓板片稻確嵌合，讓墊片密封準確，絲毫不差，板片組達到完全復位。從而保證了換熱器拆裝后壽命剛久。而且具有多點定位系統的板式換熱器只需要一個人，即使沒有任何經驗，用簡單的工具就可輕易的拆裝換熱器。

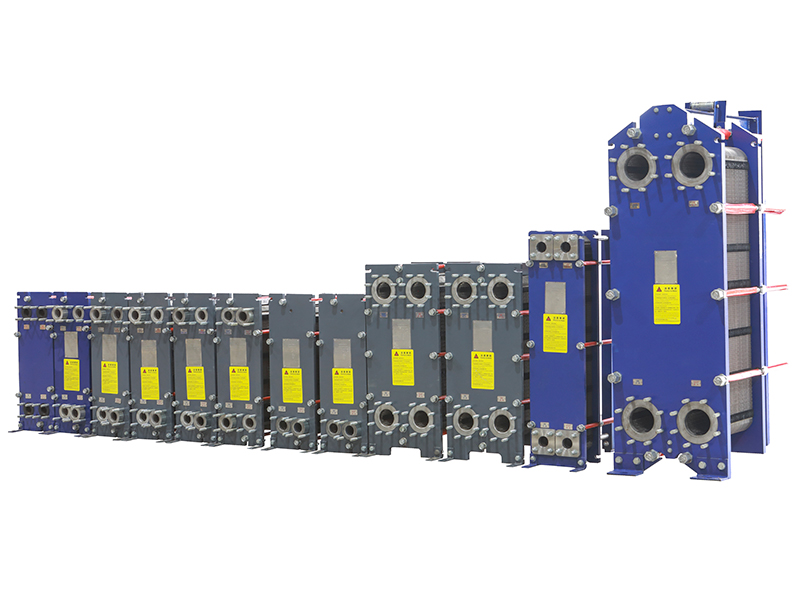

江蘇冰克板式換熱器部分產品型號

冰克6系列可拆板式換熱器產品規格數據表
6系列產品型號	標準接管口徑	單板有效換熱面積	最大組裝片數	最大流量	板片厚度	產品高度	產品寬度	板片高度	板片寬度	角孔間距	夾緊尺寸
6系列產品型號	標準接管口徑	單板有效換熱面積	最大組裝片數	m³/h	mm	mm	mm	mm	mm	mm	mm
BK25-601	DN32	0.094㎡	320	15	0.5/0.6	790	190	739	125	668*60	N*(2.5+X)
BK25-602	DN32	0.04㎡	80	15	0.5/0.6	480	180	429	125	357*60	N*(2.5+X)
BK20-603	DN50	0.11㎡	80	36	0.5/0.6	737	245	643	193	553*100	N*(2.0+X)
BK30-604	DN50	0.10㎡	60	36	0.5/0.6	737	245	642	192	553*100	N*(3.0+X)
BK20-605	DN50	0.19㎡	280	36	0.5/0.6	920	320	747	248	640*140	N*(2.0+X)
BK30-606	DN50	0.18㎡	200	36	0.5/0.6	920	320	747	248	640*140	N*(3.0+X)
BK20-607	DN50	0.33㎡	280	36	0.5/0.6	1294	320	1148	248	1036*140	N*(2.0+X)
BK40-608	DN65	0.15㎡	140	60	0.5/0.6	704	400	506	329	380*203	N*(4.0+X)
BK20-609	DN80	0.23㎡	310	90	0.5/0.6	890	400	748	329	606*196	N*(2.0+X)
BK30-610	DN80	0.21㎡	200	90	0.5/0.6	890	400	748	329	606*196	N*(3.0+X)
BK25-611	DN100	0.30㎡	380	145	0.5/0.6	1084	470	871	371	719*225	N*(2.5+X)
BK40-612	DN100	0.28㎡	270	145	0.5/0.6	1084	470	871	371	719*225	N*(4.0+X)
BK20-613	DN100	0.63㎡	650	145	0.5/0.6	1881/1923	480	1499	371	1338*225	N*(2.0+X)
BK25-614	DN100	0.63㎡	460	145	0.5/0.6	1881/1923	480	1499	371	1338*225	N*(2.5+X)
BK25-615	DN150	0.75㎡	690	320	0.5/0.6	1815/1940	610/650	1498	498	1294*298	N*(2.5+X)
BK40-616	DN150	0.75㎡	410	320	0.5/0.6	1815/1940	610/650	1498	498	1294*298	N*(4.0+X)
BK25-617	DN150	1.38㎡	690	320	0.5/0.6	2752	610/637	2250	498	2035*288	N*(2.5+X)
BK20-618	DN200	1.13㎡	680	570	0.5/0.6	2105	780	1749	621	1478*353	N*(2.0+X)
BK40-619	DN200	1.06㎡	400	570	0.5/0.6	2105	780	1745	620	1478*353	N*(4.0+X)
BK30-620	DN200	1.11㎡	680	570	0.5/0.6	2165/2105	780	1749	621	1478*353	N*(3.0+X)
BK40-621	DN200	0.45㎡	290	570	0.5/0.6	1405	740	961	621	698*363	N*(4.0+X)
BK25-622	DN250/DN200	1.88㎡	940	890	0.5/0.6	2595/2895	920	2246	746	1939*439	N*(2.5+X)
BK40-623	DN250/DN200	1.85㎡	630	890	0.5/0.6	2595/2895	920	2246	746	1939*439	N*(4.0+X)
BK33-624	DN300/DN350	2.30㎡	720	1300	0.5/0.6	2882/3082	1150/1170	2245	995	1842*596	N*(3.3+X)
BK33-625	DN300/DN350	2.32㎡	910	1800	0.5/0.6	2875	1174	2757	998	2336*578	N*(3.3+X)
BK25-626	DN350/DN300	2.70㎡	1360	1800	0.5/0.6	3210	1154	2598	998	2177*578	N*(2.5+X)
BK33-627	DN350/DN300	1.56㎡	910	1800	0.5/0.6	2375	1174	2257	998	1433*578	N*(3.3+X)
備注： 1、以上產品數據僅供參考，準確產品數據以我公司出具的產品設計書與產品圖紙為準。 2、以上產品為我公司主推產品系列，我公司還可提供其他的多款型號產品，產品詳細數據請聯系我公司技術部進行咨詢。

冰克8系列可拆板式換熱器產品規格數據表
8系列產品型號	標準接管口徑	單板有效換熱面積	最大組裝片數	最大流量	板片厚度	產品高度	產品寬度	板片高度	板片寬度	角孔間距	夾緊尺寸
8系列產品型號	標準接管口徑	單板有效換熱面積	最大組裝片數	m³/h	mm	mm	mm	mm	mm	mm	mm
BK26-801	DN32	0.05㎡	80	15	0.5/0.6	570	180	550	129	480*61	N*(2.6+X)
BK30-802	DN50	0.15㎡	100	36	0.5/0.6	920	290	780	212	691*118	N*(3.0+X)
BK33-803	DN80	0.30㎡	200	90	0.5/0.6	1178.5	425	999	337	868*212	N*(3.3+X)
BK39-804	DN80	0.30㎡	270	90	0.5/0.6	1178.5	425	999	337	868*212	N*(3.9+X)
BK39-805	DN100	0.46㎡	270	145	0.5/0.6	1440	425	1400	425	1227*257	N*(3.9+X)
BK32-806	DN100	0.30㎡	340	145	0.5/0.6	1110	540	897	445	707*262	N*(3.2+X)
BK32-807	DN100	0.52㎡	470	145	0.5/0.6	1515/1547	540	1303	445	1113*262	N*(3.2+X)
BK32-808	DN100	0.76㎡	480	145	0.5/0.6	1953	540	1709	445	1519*262	N*(3.2+X)
BK32-809	DN150	0.62㎡	490	320	0.5/0.6	1507/1606	640	1320	541	1092*314	N*(3.2+X)
BK32-810	DN150	0.96㎡	590	320	0.5/0.6	2086	640	1800	541	1572*314	N*(3.2+X)
BK32-811	DN250	1.10㎡	550	890	0.5/0.6	2110	895	1736	745	1406*420	N*(3.2+X)
BK32-812	DN250	1.70㎡	590	890	0.5/0.6	2704	895	2330	745	2000*420	N*(3.2+X)
BK32-813	DN350	1.74㎡	690	1800	0.5/0.6	2524	1136	2140	995	1692*559	N*(3.2+X)
BK32-814	DN350	1.70㎡	690	1800	0.5/0.6	3113	1136	2477	995	2029*559	N*(3.2+X)
BK32-815	DN500	2.40㎡	1250	3600	0.5/0.6	3257	1415	2503	1242	1898*712	N*(3.2+X)
BK50-816	DN100	0.52㎡	390	145	0.8	1712	535	1406	432	1227*257	N*(5.0+X)
BK12-817	DN200	1.00㎡	400	570	1.0	2205	760	1759	665	1526*404	N*(12.0+X)
備注： 1、以上產品數據僅供參考，準確產品數據以我公司出具的產品設計書與產品圖紙為準。 2、以上產品為我公司主推產品系列，我公司還可提供其他的多款型號產品，產品詳細數據請聯系我公司技術部進行咨詢。

冰克1系列可拆板式換熱器產品規格數據表
1系列產品型號	標準接管口徑	單板有效換熱面積	最大組裝片數	最大流量	板片厚度	產品高度	產品寬度	板片高度	板片寬度	角孔間距	夾緊尺寸
1系列產品型號	標準接管口徑	單板有效換熱面積	最大組裝片數	m³/h	mm	mm	mm	mm	mm	mm	mm
BK20-101	DN50	0.20㎡	280	36	0.5/0.6	970	320	797	248	690*140	N*(2.0+X)
BK30-102	DN50	0.19㎡	200	36	0.5/0.6	970	320	797	248	690*140	N*(3.0+X)
BK25-103	DN100	0.32㎡	380	145	0.5/0.6	1134	470	921	371	769*225	N*(2.5+X)
BK40-104	DN100	0.30㎡	270	145	0.5/0.6	1134	470	921	371	769*225	N*(4.0+X)
BK25-105	DN150	0.79㎡	690	320	0.5/0.6	1865/1990	610/650	1548	498	1344*298	N*(2.5+X)
BK40-106	DN150	0.79㎡	410	320	0.5/0.6	1865/1990	610/650	1548	498	1344*298	N*(4.0+X)
BK40-107	DN150	0.55㎡	410	320	0.5/0.6	1418/1543	610/650	1100	496	897*298	N*(4.0+X)
BK20-108	DN200	1.14㎡	680	570	0.5/0.6	2155	780	1795	620	1528*353	N*(2.0+X)
BK40-109	DN200	1.11㎡	400	570	0.5/0.6	2155	780	1795	620	1528*353	N*(4.0+X)
BK40-110	DN250/DN200	0.81㎡	630	890	0.5/0.6	1669/1815	920/927	2246	746	1013*439	N*(4.0+X)
備注： 1、以上產品數據僅供參考，準確產品數據以我公司出具的產品設計書與產品圖紙為準。 2、以上產品為我公司主推產品系列，我公司還可提供其他的多款型號產品，產品詳細數據請聯系我公司技術部進行咨詢。

應用領域/場合

適用于蒸汽/液體常規介質熱交換，液體/液體常規介質熱交換，溫度小于150攝氏度，壓力小于2.0MPa的領域應用。
板式換熱器已應用于冶金，礦山，石油，化工，電力，醫藥，食品，化纖，造紙，輕紡，船舶，供熱等部門，可用于加熱，冷卻，蒸發，冷凝，殺菌消毒，余熱回收等各種情況。
太陽能利用行業：參與太陽能集熱板中傳熱介質乙二醇等防凍液熱量交換過程，以達到利用太陽能目的。
化學工業：制造氧化鈦，酒精發酵，合成氨，樹脂合成，制造橡膠，冷卻磷酸，冷卻甲醛水，堿炭工業，電解制堿。
鋼鐵行業：冷卻淬火油，冷卻電鍍用液，冷卻減速器潤滑油，冷卻軋制機，拉絲機冷卻液。
冶金行業：鋁酸鹽母液的加熱和冷卻，冷卻鋁酸鈉，煉鋁軋機潤滑油冷卻。
機械制造業：各種淬火液冷卻，冷卻壓力機，工業母機潤滑油，加熱發動機用油。
食品工業：制鹽，乳品，醬油，醋的殺菌，冷卻，動物植物油加熱，冷卻，啤酒生產中啤酒，麥芽汁的加熱冷卻，制糖，明膠濃縮，殺菌冷卻，制造谷氨酸鈉。
紡織工業：各種廢液熱回收，沸騰磷化纖維的冷卻，冷卻粘膠液，醋酸和醋酸酐的冷卻，冷卻堿水溶液，粘膠絲的加熱和冷卻。
造紙工業：冷卻黑液，漂白用鹽，堿液的加熱，冷卻，玻璃紙廢液的熱回收，加熱蒸煮酸，冷卻氫氧化鈉水溶液，回收漂白紙張的廢液，排氣的凝縮，預熱濃縮紙漿似的廢液。
集中供暖：熱電廠廢熱區域供暖，加熱生活用水，鍋爐區域供暖。
油脂工業：加熱冷卻合成洗滌劑，加熱鯨油，冷卻植物油，冷卻氫氧化鈉，冷卻甘油，乳化油。
電力工業：發電機軸泵冷卻，變壓器油冷卻。
船舶：柴油機，中央冷卻器，卸套水冷卻器，活塞冷卻器，預熱器，海水淡化系統（包含多級及單級）。
海水養殖育苗行業：配套鍋爐給育苗海水升溫以節約煤炭的使用，從而節能環保提高效率。
其他：醫藥，石油，建陶，玻璃，水泥，地熱利用等。
